一、工程概況

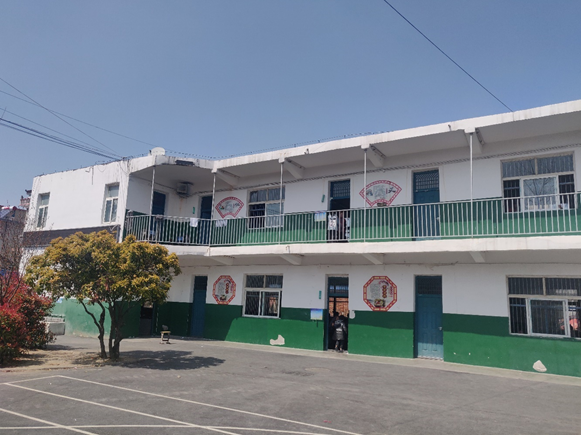

該項目位于安徽省蚌埠市，為小學教學樓結構安全性檢測鑒定工程。建筑面積約為887.32㎡。主體結構為兩層砌體結構。屋面為不上人屋面，荷載直接由屋面板傳遞至承重墻。砌體結構采用的是普通燒結磚、水泥混合砂漿砌體承重。建筑高度約為7.1米。該建筑長約50.8米，寬約10.1米。
二、鑒定檢測目的
為了解該小學教學樓結構安全性，判斷該小學教學樓結構性能是否滿足承載力設計要求。對該小學教學樓進行了結構安全性檢測鑒定。
四、鑒定檢測儀器
|
儀器名稱 |
規格型號 |
編號 |
檢定日期 |
有效期 |
|
激光測距儀 |
LM50 |
ND-JG-56 |
2020.09.09 |
一年 |
|
一體式數顯回彈儀 |
HT-225TI |
ND-JG-14 |
2020.12.04 |
半年 |
|
全站儀 |
TS09PLUS1″R500 |
ND-JG-18 |
2020.12.24 |
一年 |
|
一體式鋼筋掃描儀 |
HC-GY61T |
ND-JG-17 |
2020.11.02 |
一年 |
|
數顯卡尺 |
0-300mm |
ND-JG-73 |
2020.12.01 |
一年 |
|
鋼卷尺 |
5m |
ND-JG-71 |
2020.12.06 |
一年 |
|
碳化深度測量儀 |
HC-TH01 |
ND-JG-80 |
2020.11.15 |
一年 |
|
工程檢測器 |
JZC-2 型 |
ND-JG-16 |
2020.12.04 |
一年 |
|
測磚回彈儀 |
ZC4 |
ND-JG-06 |
2020.12.17 |
半年 |
|
貫入式砂漿強度檢測儀 |
SJY-800B |
ND-JG-33 |
2020.09.30 |
一年 |
|
相機 |
SONY |
— |
— |
— |
五、鑒定檢測方法
5.1 地基基礎檢查
5.2 結構實體外觀質量檢查
5.3 結構實體混凝土強度檢測
5.4 結構實體混凝土碳化深度檢測
5.5 混凝土鋼筋保護層厚度檢測
5.6砌體強度采用回彈法檢測
六、檢查檢測結果
6.1 地基基礎檢查
6.2 上部結構檢查
6.3 結構損傷性檢查
6.4 墻傾斜測量
6.5 貫入法檢測砌筑砂漿抗壓強度
6.6 磚抗壓強度強度檢測
七、承載能力計算

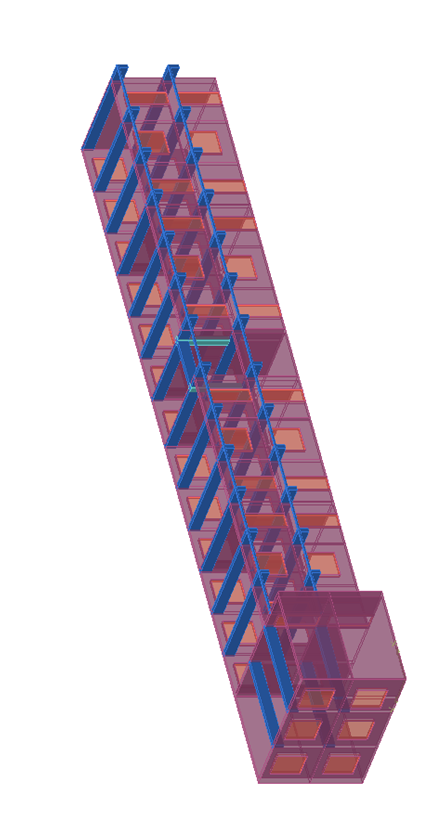

依據國家現行設計標準、規范、規程、規定和國家行業標準及安徽省有關現行設計標準、規范、規程、規定和標準圖集的規定，按照結構實際受力和構造狀況建立計算模型，對該小學教學樓按承載能力極限狀態進行分析、校核。模型計算、分析采用中國建筑科學研究院開發的PKPM5.0系列軟件。
結構上的作用標準值按實際調查結果及規范要求布置，作用效應的分項系數和組合系數按《建筑結構荷載規范》GB50009-2012的規定確定，模型中未考慮結構構件受到的溫度、地基變形等作用產生的附加效應或內力。
根據現場調查、檢測結果，材料強度及相關參數取值如下：
（1）混凝土強度：該小學教學樓砌體砂漿強度為5.0MPa，砌體塊體強度為10.0MPa。
（2）不上人平屋面活荷載標準值：0.5kN/m2。
（3）基本雪壓：0.45kN/m2，基本風壓：0.35kN/m2，地面粗糙度類別：C類。

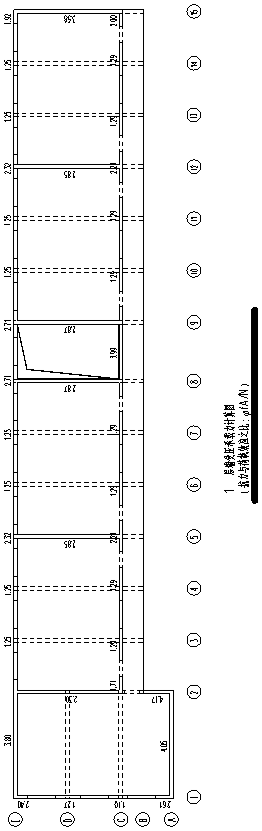

（4）結構類型：砌體結構結構，各單體計算、分析結果如下：
八、鑒定評級
8.1 孝儀小學教學樓鑒定評級
8.2 子單元安全評級
8.3 鑒定單元安全性評級
九、檢測鑒定結論
